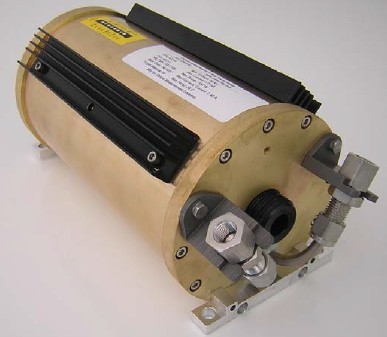

產品實體圖片:(外形尺寸:長240mm 寬140mm 高90mm)
典型應用:
ROHS檢測、厚度檢測 、測厚、X射線透視 、多層PCB對位、粒度檢測 、紙張成份檢測、PCB外觀檢查機、晶體檢測、PCB鉆靶機、紙張、薄膜、鋁箔厚度的測量,在線元素的分析、X射線透視、粒度檢測、密度測量、紙張成份檢測、在線流程控制、印刷電路板的檢查系統、X射線熒光分析、放射線照相領域、X-RAY檢查機、X射線成像、粒度檢測、流程控制、X射線光譜學、焊接頭、導線頭檢測對應的X光射線管(陰極或陽極接地的)。
大連眾興ZXR系列高壓電源是 X 光射線管專用電源,這種電源提供正高壓或負高壓。它集成了輸出直流電壓 5.5V ,電流 0.3A 到 3.5A 可調的帶有預熱功能的燈絲電源。高壓和燈絲電流可實現線性平穩上升。ZXR系列電源還可以外接電位器實現輸出電壓和電流的遠程控制,并且具有外接電壓和電流顯示、高壓輸出端過壓和拉弧、短路保護、安全互鎖等功能。
對應的X射線管:
Superior, Kevex, Oxford, RTW, Varian and Trufocus等全球各品牌的 X 射線管。
可選功能:OPTION
BIAS 偏置電源
RS232 RS-232串口通訊
NAT 拉弧保護,不關機
AT(X) 拉弧保護,關機
規格說明:
輸入:
75瓦特以上產品, 24Vdc±10% , 5A******。
100瓦特產品,24Vdc±10% ,8A***大。
AC 220V±10%,2A最大
輸出:
電壓:0~65KV功率:0~300W。
電壓控制:
電源內部:電源自帶的多圈電位器可將輸出電壓設置在 0V 到******電壓之間。
外部遙控:外部 0 到 10V 控制信號可將輸出從0V 調到最高輸出電壓。
電流控制:
電源內部:電源自帶的多圈電位器可將電子束電流設置在 0A 到******電流。
外部遙控:外部 0 到 10V 控制信號可將電子束電流設置在 0A 到***高電流。
直流燈絲電源:
輸出電流為 3.5A 可調,電壓為 5.5V,有燈絲預熱功能。
燈絲預熱功能:0.9A
電壓調整率:
相對負載:0.01%(空載到額定負載)
相對輸入:±0.01%(輸入電壓變化為±10%)
電流調整率:
相對負載:0.01%(空載到額定負載)
相對輸入:±0.01%(輸入電壓變化 ±10%)
紋波電壓:
輸出電壓的 0.25%p-p。(更小紋波可定制)
環境溫度:
0 到 +50℃。
溫度系數:
每攝氏度 0.01%,電壓和電流。
穩定度:
開機半小時后每 8 小時小于 0.05%。
電壓電流指示:
0 到 +10V,額定輸出條件下精度為 1%。
保護方式:
過壓、過流、過溫、拉弧、短路保護,保護功能齊全
保護反應速度:
納秒級反應速度
外形尺寸:
長240mm 寬140mm 高90mm
本產品的詳細說明請客戶點擊本頁面“在線查看”或“在線下載”進行了解。
